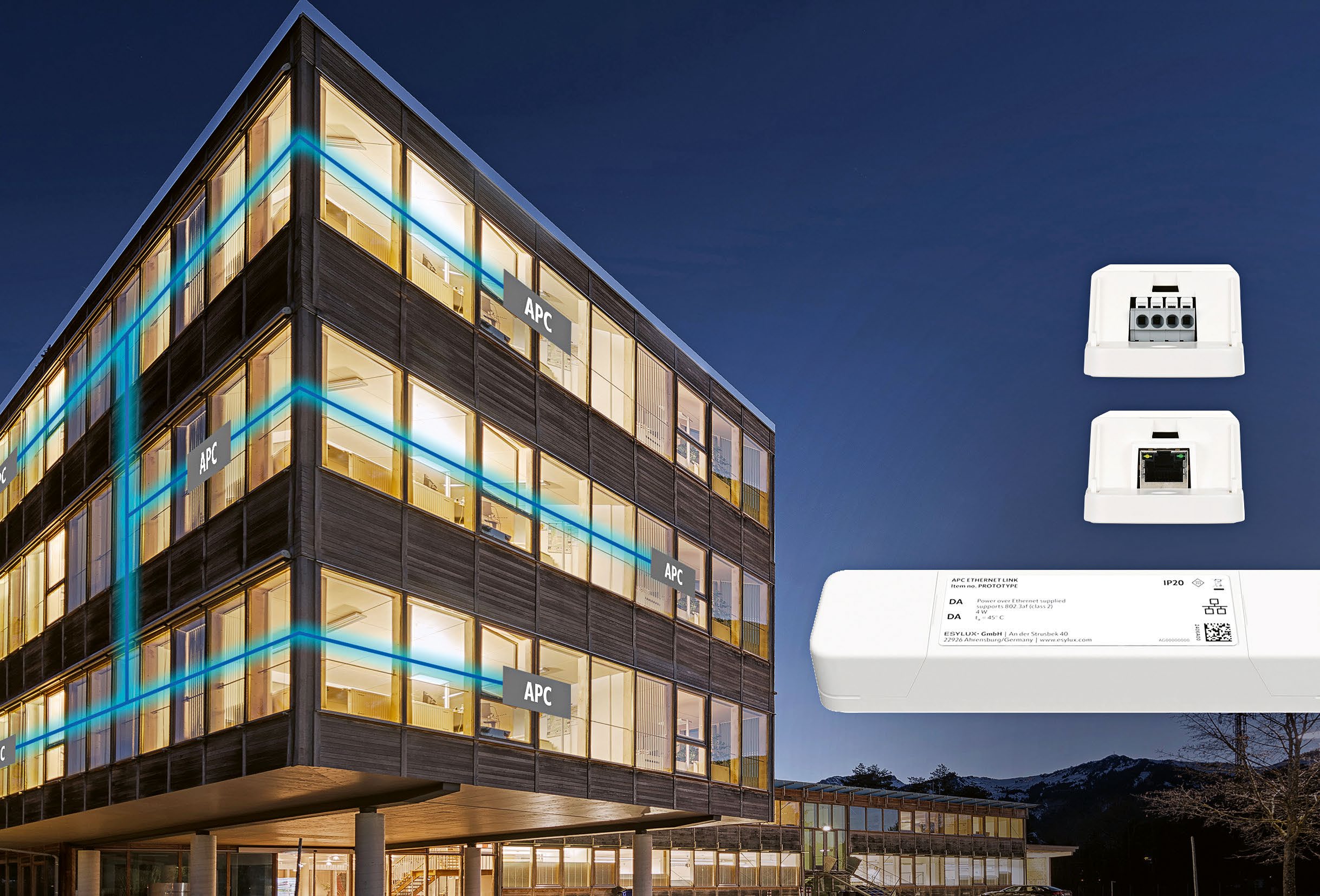

Système de commande d’éclairage DALI-2 à l’échelle du bâtiment grâce à l’APC Ethernet Link

L’APC Ethernet Link permet de connecter jusqu’à 16 lignes d’un système de commande d’éclairage Esylux DALI-2. Cela permet d’allumer et d’éteindre l’éclairage de manière centralisée, de récupérer les scènes et de changer de groupe, ainsi que d’activer la fonction d’essaim sur plusieurs lignes. Pour ce faire, une liaison APC Ethernet Link est attribuée à chaque ligne et connectée à un Switch Ethernet. Comme d’habitude, la configuration s’effectue via les unités de commande DALI-2.

Texte et photo : Esylux

Avec jusqu’à 16 groupes et 64 appareils de service, une seule unité de commande Esylux DALI-2 (contrôleur d’application = APC) permet déjà une optimisation pratique et efficace des grands bâtiments. Certains espaces exigent également la possibilité de déroger depuis un poste central. Il est désormais possible d’établir les connexions nécessaires avec un module supplémentaire : l’APC Ethernet Link.

Jusqu’à 16 lignes DALI, et une alimentation via PoE
Pour établir ces connexions, un module APC Ethernet Link est attribué à chacune de ces lignes DALI (jusqu’à 16 au total) ; ces modules sont installés soit dans l’armoire électrique, soit au plafond, et reliés à un commutateur Ethernet situé à l’étage concerné à l’aide d’un câble CAT5. Le module est alimenté par PoE (Power over Ethernet), soit directement par un commutateur correctement configuré, soit en raccordant un injecteur PoE supplémentaire. La configuration IP de l’APC Ethernet Link s’effectue de manière automatique.

Utilisation de la commutation ON/OFF centralisée, des scènes, de la fonction d’essaim
Établir les connexions de cette manière permet une communication bidirectionnelle entre toutes les lignes, une commutation centralisée ainsi que le déclenchement des scènes, et ouvre encore plus de possibilités. Le changement de groupe permet par exemple de commander des scènes pour différentes utilisations d’une salle à partir d’un emplacement centralisé. La fonction d’essaim quant à elle permet l’interaction entre les lignes : l’éclairage fonctionne à pleine puissance uniquement dans les zones occupées, tandis dans les zones inoccupées du bâtiment, il est atténué à un niveau d’éclairage de base confortable. Ce n’est que lorsque le bâtiment est entièrement inoccupé que l’éclairage s’éteint.

Comme d’habitude, la configuration des fonctions activées par ce système est effectuée par les unités de commande DALI-2. Esylux intègre ces unités de commande dans un détecteur de présence APC ou un module rail DIN APC. Pour un contrôle personnalisé dans toutes les zones, les poussoirs et les détecteurs de présence BMS sont utilisés comme dispositifs d’entrée, pour la régulation constante d’éclairage en fonction de la présence et la luminosité ambiante ou un Human Centric Lighting efficace.
